Module SIMCOM 4G 76xx ra chân

Bo mạch ra chân SIMCOM 4G 76xx được thiết kế cho các dự án cần sự ổn định, nhỏ gọn và triển khai nhanh chóng cho các ứng dụng internet 2G/3G/4G , SMS, thoại,…

• SIM7600CE-M1S: hỗ trợ 2G/3G/4G LTE cat 4 + định vị GPS giá tốt dùng cho thị trường Việt Nam và Trung Quốc.
• SIM7600E-H: cấu hình tương tự CE-M1S áp dụng cho khu vực Châu Âu và một số nước châu Á
• SIM7600G : bản quốc tế, sử dụng được trên toàn cầu
• A7600C-L1 : phiên bản giá rẻ hỗ trợ 2G/3G/4G LTE cat 4
• A7600C1-SE: hỗ trợ băng tần 2G/4G LTE cat 1

Thông số sản phẩm

• Kích thước : 40mm x 40mm
• Điện áp làm việc: 4.5V-20V. Có thể cấp nguồn trực tiếp từ cổng Micro USB, để đảm bảo module sim hoạt động ổn định nên dùng nguồn có dòng từ 1A trở lên.
• Tích hợp mạch nguồn hạ áp 4V/2A chuẩn cung cấp đầy đủ năng lượng cho module SIM . Có thể dùng để cấp cho LDO hạ áp từ 4V->3V3 cho các VĐK 3V3 thông dụng.
• Mạch chuyển mức logic sử dụng mosfet chuyên dụng tốc độ cao,ổn định, phù hợp với nhiều mức logic TTL khác nhau.
• Khe cắm nanoSIM push-pull nhỏ gọn
• Hỗ trợ ra chân audio PCM
• Bật tắt module thông qua chân PWRKEY

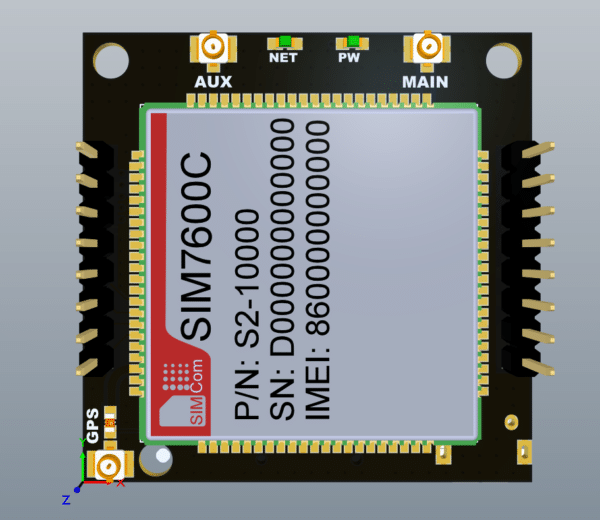

Sơ đồ chân và kích thước Module SIMCOM 4G 76xx

1. VBAT: Điện áp chân VBAT của module sim. Nếu cấp nguồn từ VIN thì chân VBAT~4V. Nếu ko muốn cấp nguồn VIN thì có thể dùng trực tiếp battery để cấp vào chân VBAT (3V4-4V2)
2. GND: GND nguồn
3. SDA
4. SCL
5. PCM_OUT
6. PCM_IN
7. PCM_SYNC
8. PCM_CLK
9,10. VIN : Nguồn cấp cho module (4V5-20V)
11,12. GND: GND nguồn
13. TXD
14. RXD
15. PWRKEY : Chân kích hoạt module sim. Kích mức cao(HIGH level) trong 500ms để bật/tắt module sim, nếu muốn module luôn hoạt động thì kéo giữ chân PWRKEY lên mức cao trước khi cấp nguồn.
16. VMCU : Logic voltage(1V8-5V)-điệp áp mức giao tiếp logic. Nối chân VMCU với cùng mức điện áp IO của mạch TTL (vd: Mức logic của MCU là 3V3 thì nối chân VMCU vào 3V3)

Tài liệu tham khảo SIM7600

• SIMCOM  Series Hardware Design_V1.06
• Phần mềm Terminal để kiểm tra module sim trên máy tính.
• Link thư viện board dùng phần mềm Altium.
